パーシェアナライザ™[NEW!]

概要

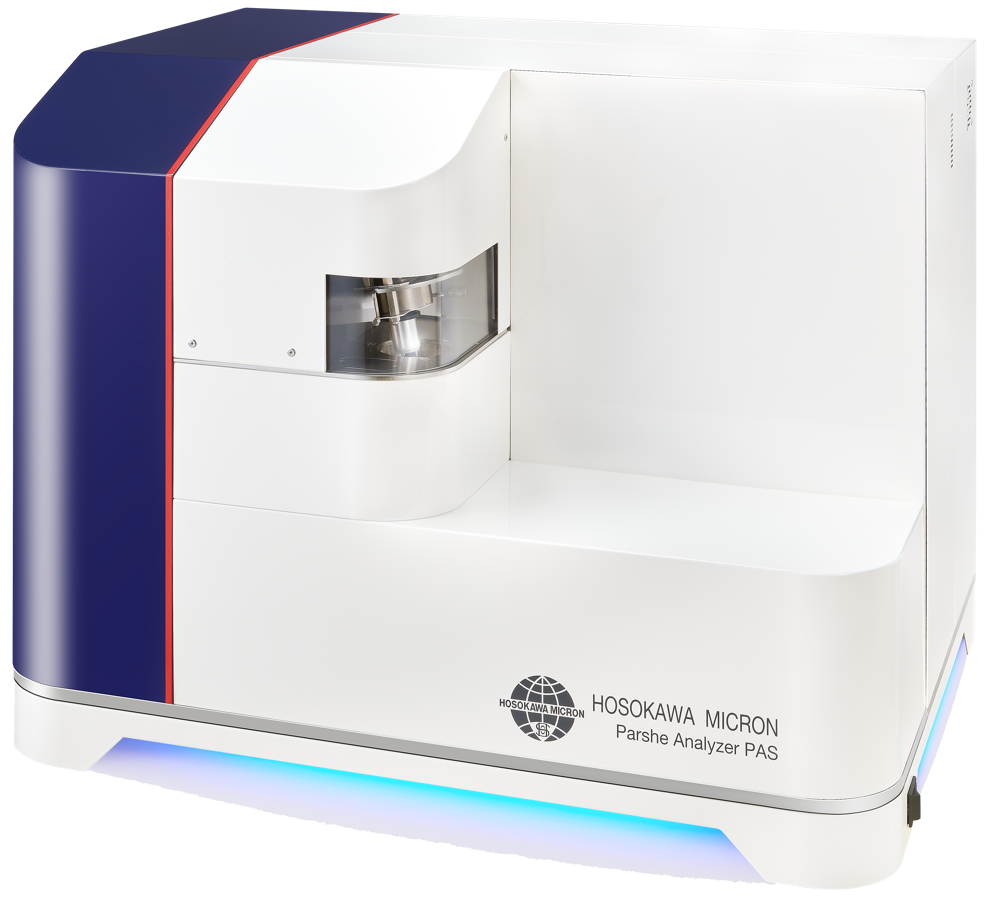

動的画像解析装置の一種です。サブミクロンから数十μmの粒子を、懸濁液にして装置に供給、その粒子を高速かつ正確に撮影し、画像解析により粒子径などのデータを得ることができます。フラットシースフロー方式により、全ての粒子にピントを合わせることができるため、正確で精度の高い粒子の形状測定を可能にしています。さらに自動焦点調整方式を採用しているため、どなたでもクリアな粒子像を得ることができます。さらに測定したい粒子の大きさによってレンズを交換する際にも、ソフトウェアの操作により、簡単にレンズを交換できます。また安定した測定をするために、粒子を適切に分散する前処理を行うオートチェンジャーをオプションとして用意しております。これにより作業者間の誤差を減らすことができます。

原理・構造

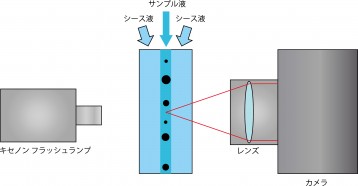

Fig. 2 測定系イメージ図

光学/流体制御/電気/画像解析技術の組み合わせ

フローセル内のカメラの焦点の合った位置に、粒子を含むサンプル液をシース液で挟み込み連続供給することで、焦点のあった粒子画像を得ることができます。

キセノンフラッシュランプとカメラの間にフローセルを配置し、キセノン光により、粒子像を影絵のようにカメラで撮影することで、輪郭抽出を容易にしています。(Fig. 2)

動的画像解析で問題となりやすい、粒子焦点位置からのごく僅かなズレも、自動焦点調整機構によって補正され、クリアな粒子像を得ることができます。

特長

微粉向け動的画像解析装置の世界最高峰

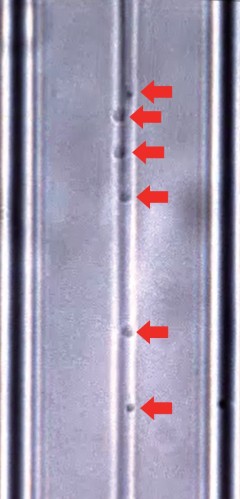

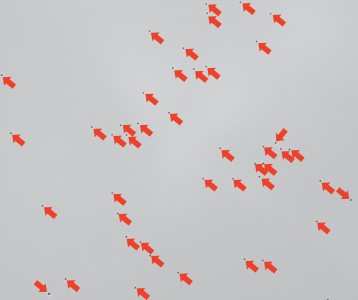

Fig.3 焦点位置を流れていく粒子の写真

数十μm~サブミクロンといった微小な粒子像を、正確かつ多量に撮影することができます。

独自の流体制御技術

焦点位置に粒子が来る確率を飛躍的に向上させています。(Fig.3)

測定時間が非常に短い

Fig.4 PSL 1μmの撮影写真

撮影領域を大きくとれるように設計しています。これにより、1回の撮影で多くの粒子を測定対象内にとらえることが可能になり、1分あたり最大50万個(1μm)の粒子像を得ることができます。(Fig. 4)

この性能により、一般的な動的画像解析装置に比べ、10分の1程度の測定時間を実現しました。(装置内の自動クリーニング時間を含む)

高倍率レンズへの自動切換え機能搭載

測定したい粒子の大きさに応じて、画面の操作により自動でレンズ交換ができます。(5μm程度の低倍率モードと1μm以下の高倍率モードがあります)

測定者誤差を徹底的に排除

フローセル方式において、どうしても避けられないμm以下の偏流が発生しても、自動焦点調整方式により焦点のあった粒子像を得ることができます。人手による調整が不要であるため、測定者誤差が生じません。

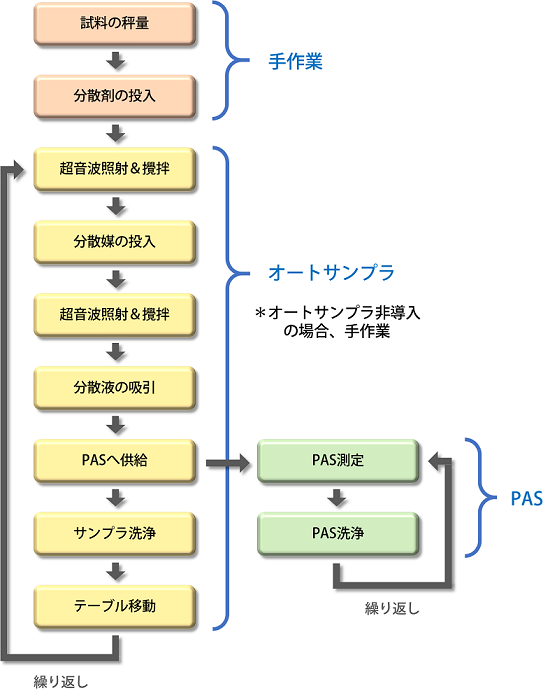

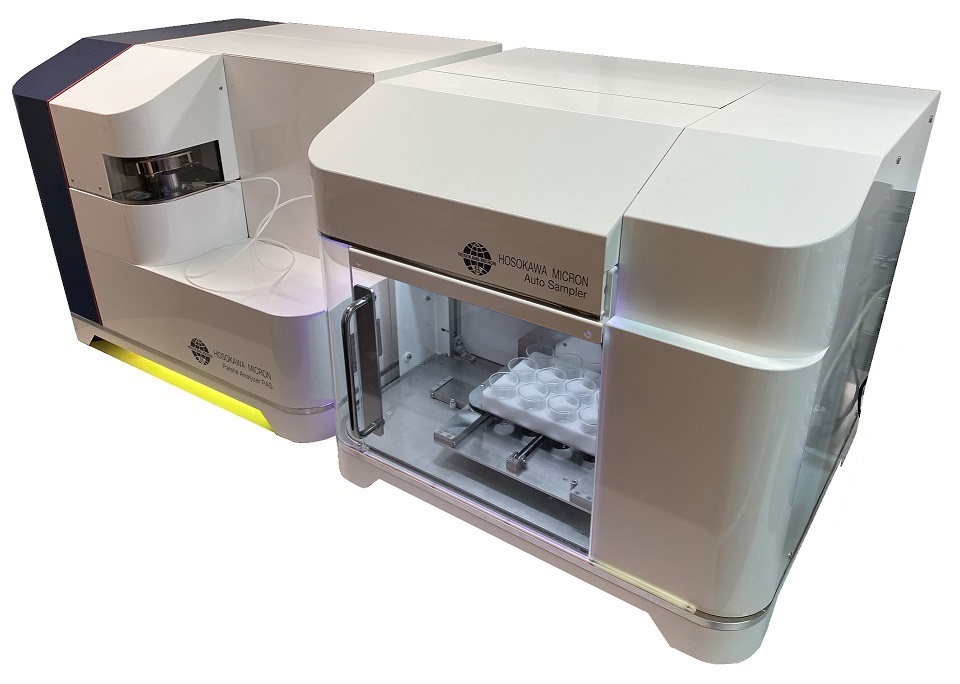

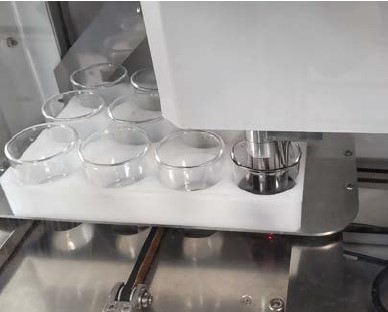

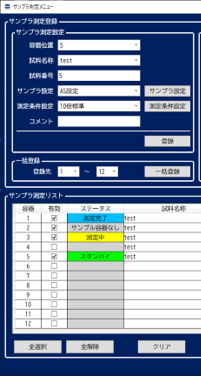

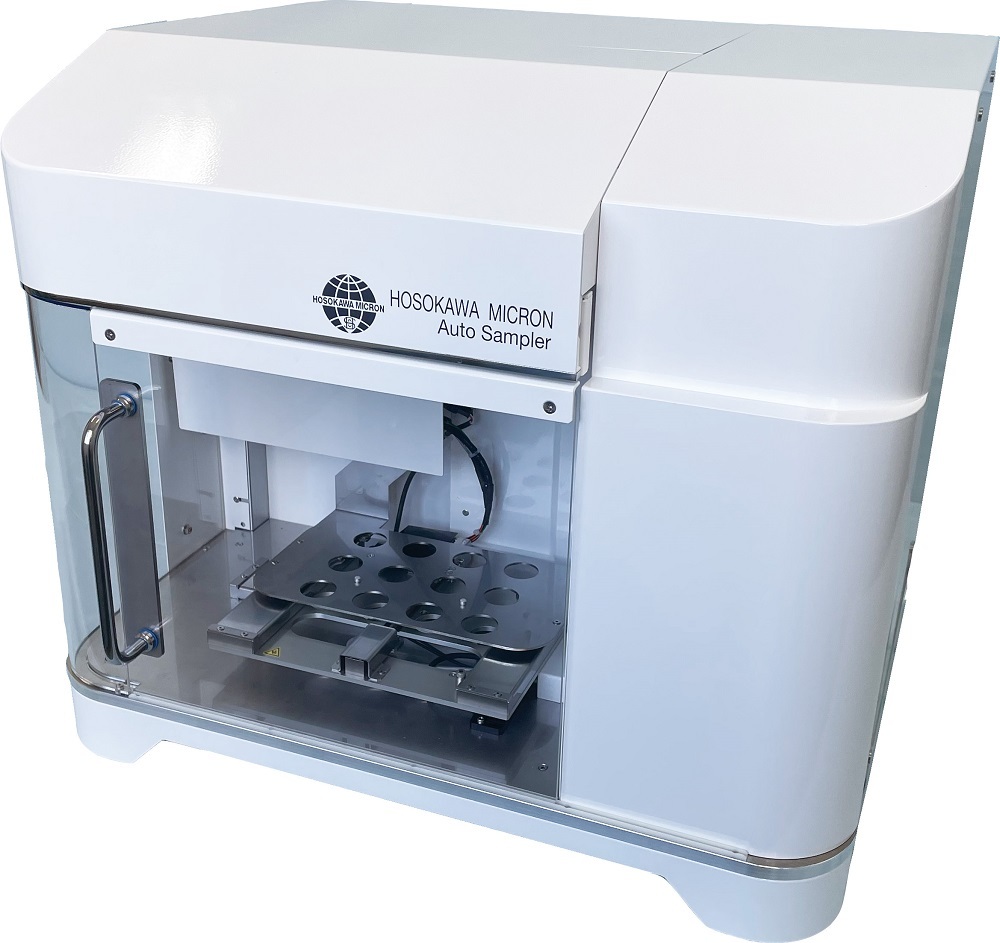

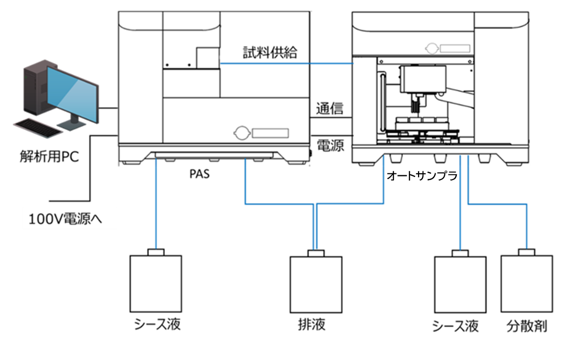

またサンプルの前処理方法は測定に大きな影響を及ぼし、作業者間誤差の大きな原因になっています。多数のサンプルを測定する際に、人手をとらないようにするためのオートチェンジャー(オプション)には、粒子を適切に分散することができる前処理機能を設けています。これにより、作業者誤差をさらに減らすことに成功しています。

自動洗浄を採用

洗浄によるタイムロスを最小化するとともに人手を不要としています。

高い安全性と設計思想

EUの法律で定められた安全性能基準を満たしています(CE適合)。

用途例

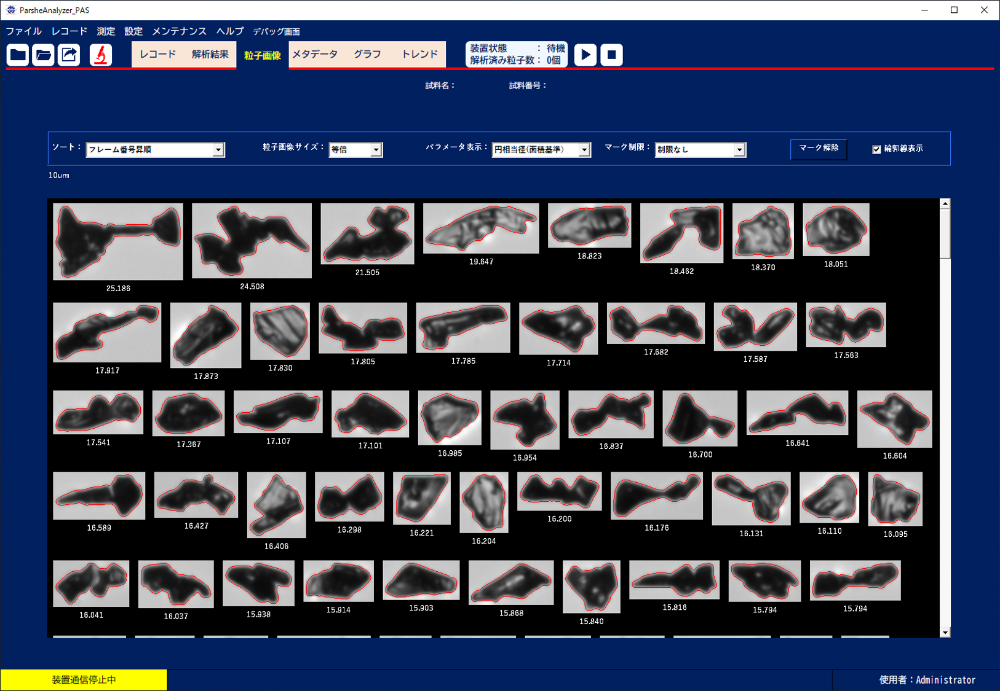

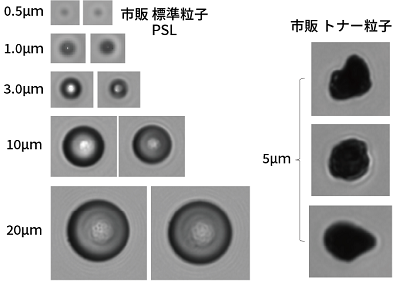

Fig. 5 二値化前の粒子像

個数基準の粒子径分布と形状を同時に調査したい用途(Fig. 5のトナー、研磨剤など)

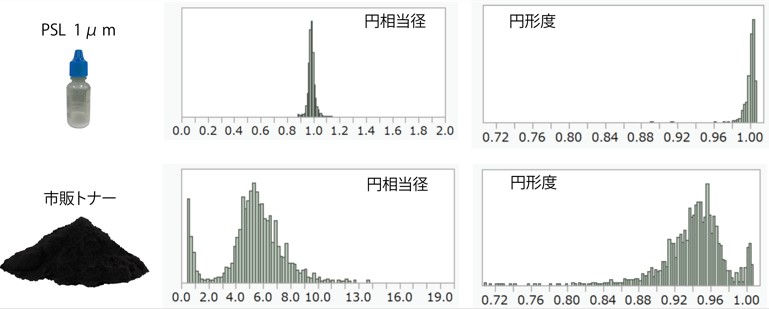

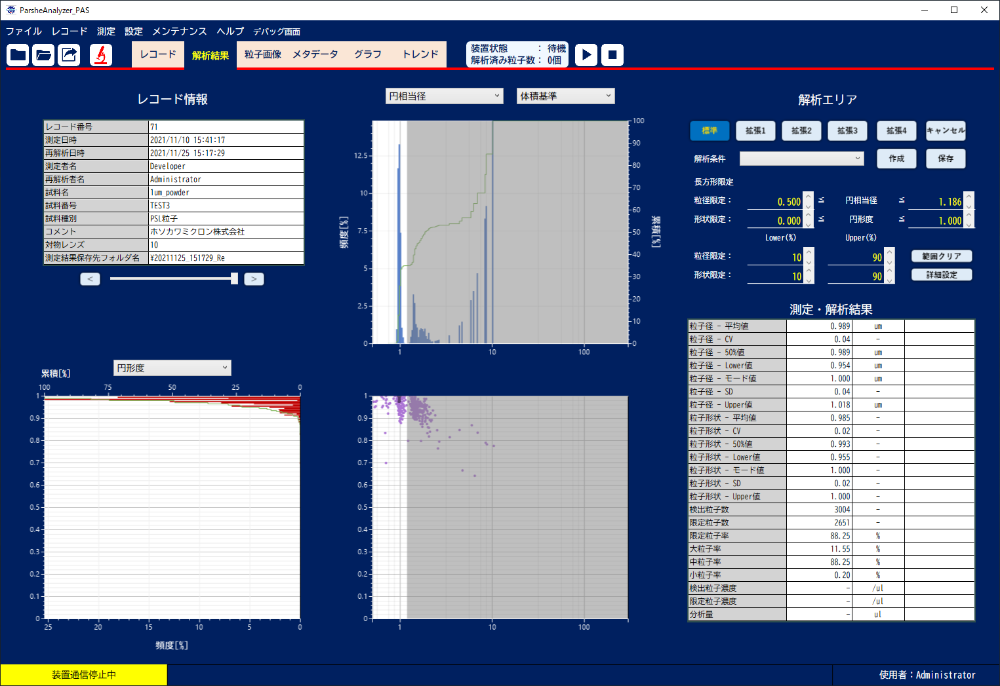

Fig. 6 解析結果(20倍レンズを使用)

画像解析により、個数基準調の粒子径や円形度などの様々なデータを得ることができます。(Fig. 6)

その他、半導体製造用の各種研磨剤(数μm程度)やリチウムイオン電池正極材などの評価に、ご検討いただいております。

仕様

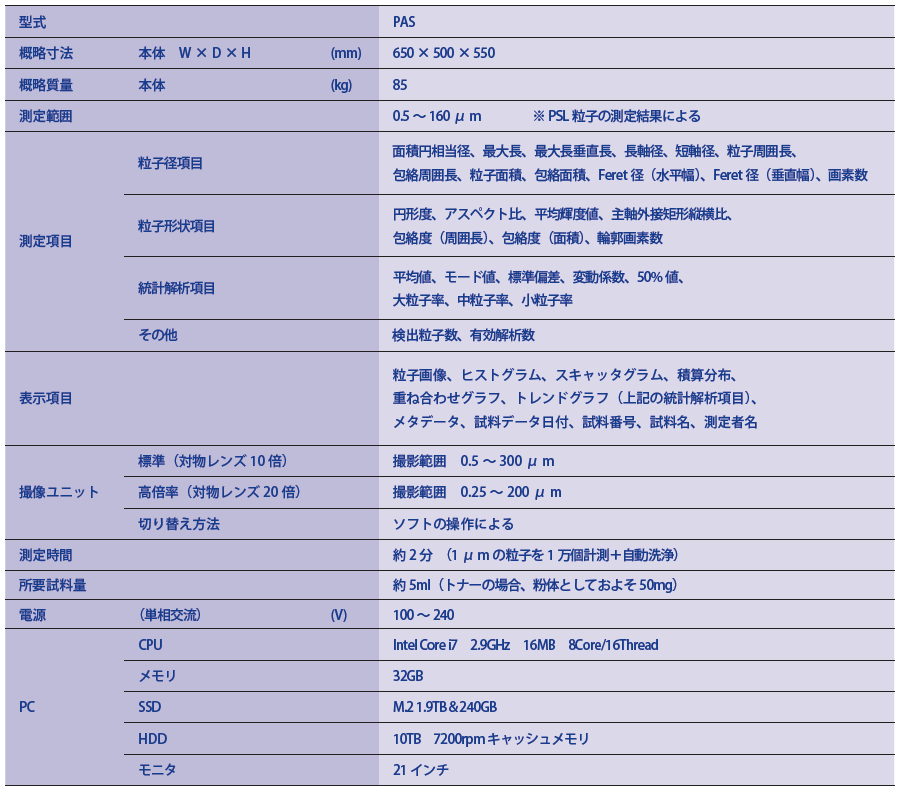

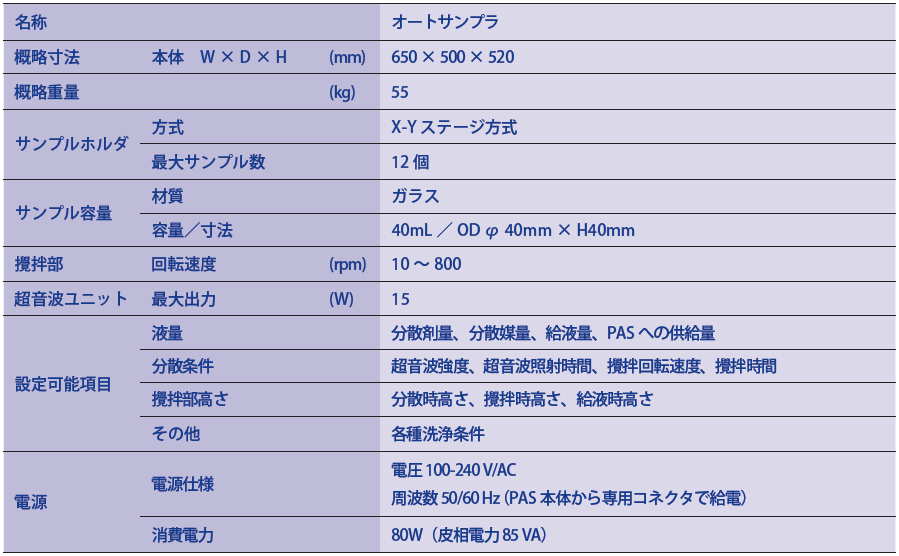

Table 1 仕様

補足

本内容は2020年12月1日現在のものであり、仕様・寸法は改良及び性能向上のため予告なく変更する場合があります。
