プラスチックブース

プラスチックブース

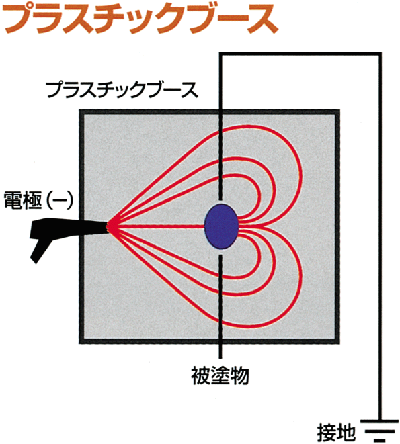

電気力学的効果を十分にテストされたサンドウィッチ構造のプラスチックブース内壁には従来のスチールブース壁に比べ、わずかな粉が付着するだけで、また電荷を帯びた粉の粒子は、ブース内の壁で反発し接地された被塗物に集中して付着する効果がある。

Fig. 7



パウダーの循環

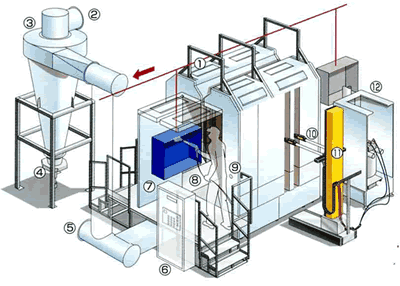

パウダーセンターから送られるパウダーはガンで荷電される。オーバースプレーされたパウダーはパウダーエキストラクションベルトあるいはブース下側のサクションチューブシステムによりブース外へ移送され、回収サイクロンに集められる。さらにシーブトロリー(ふるい装置)を通って不純物を除去し、パウダー搬送管を通ってパウダーセンターへ戻される。

Fig. 8

  1. ブース照明
  2. アフターフィルターへ
  3. サイクロン
  4. シフター
  5. セルフクリーニングダクト
  6. 集中制御盤
  7. リバースタイプドア
  8. 補正スタンド(ブース外)
  9. マニュアルガンホルダー
  10. オートガン
  11. レシプロケータ
  12. パウダーセンター

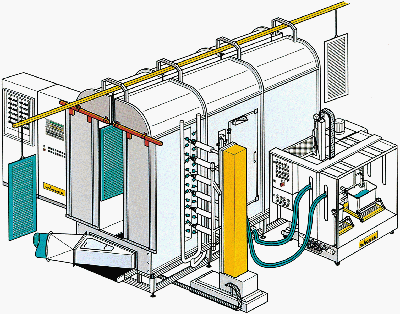

パウダーエキストラクションベルト

ブース床に落ちたパウダーは、ベルトにより自動的にブース外に搬送され、回収機を通じてパウダー供給システムへ戻される。また、人が上に乗って歩ける設計であることが、ワグナーのパウダーエキストラクションベルトの最大の特長である。必要に応じて、作業者は安全に、楽にブース内に入って作業することができる。

特長

  • オーバースプレーパウダーが規則的に戻されてくるため、パウダーの平均粒子が安定している。
  • パウダーの循環量が最小限に抑えられる
  • 移動ベルトの自動クリーニングができる
  • 移動ベルトの上を歩くことができる

Fig. 9
