FBCブースシステム

ホソカワミクロンワグナー 色替えブース

FBCブースシステム

色替え時間の短縮は自動粉体塗装における品質、安全、経済性と同様に重要なポイントである。新FBCブースシステムは、粉の供給、回収装置、粉の循環、ブースクリーニング、塗装機のクリーニングなど、これらの応用技術を全て総合したシステムで、ユーザーのコスト削減と投資効果に優れたシステムである。

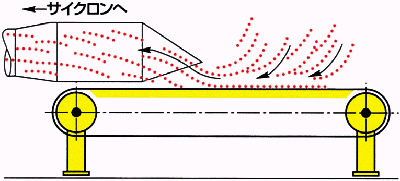

回収サイクロンと連結されたパウダーエキストラクションベルト
ブース内及びエキストラクションベルトからの粉の吸引システムは、オーバースプレーされた粉を循環して再利用できるように設計されている。

  • エキストラクションベルトとブースの外壁は接地されているので、作業者に放電の危険性がない。
  • 連続回収される塗料使用量の低減は、粉の粒径を安定した粒度に保つことができ、粒度分布の安定性に優れた効果を発揮する。
  • パウダーエキストラクションベルトは交換の必要がない。
  • パウダーエキストラクションベルトはアースにより安全性が確保されており、ベルト上での作業も可能になった。
  • ブース床への塗料の堆積はなく、(床に多量にたまった粉と雰囲気は粉塵爆発の危険性がある。)常に最小の粉が残っているだけで、循環する粉の量も最小限に抑えられる。(粉の節約)
  • 色替え時間は15分~20分以下に抑えられるようになり、ブースのクリーニングも簡単になったので作業効率は大幅にアップする。

Fig. 10

FBCの採用後 1回の色替えが20分以下で行え、100色以上の色替えに対応できるようになった。その結果、少量多品種・多色仕様の要望に充分に応えることができる。(同系色の場合は15分以下で色替えが可能)

ブースサイズ(㎜)

  • 3,500、4,500、5,500
  • W内寸1,600(外寸1,930)
(ブース高) 対応最大被塗物
3,045 1,200
3,445 1,600
3,845 2,000

Table 2

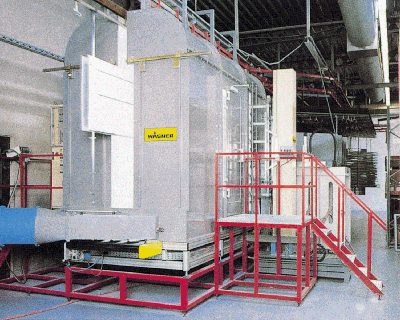

Photo 5
